Hexagonal Boron Nitride Crystal(h-BN Crystal)
六方晶窒化ホウ素結晶
合成六方晶窒化ホウ素(hBN)は500umを超える単結晶ドメインを有する単結晶。hBNはグラフェンの研究に使用するための重要な候補として浮上しています。2次元の形式では、hBNの比較的厚いフレーク(> 20nmの)は、その理論モビリティ値に到達するためにグラフェンを可能にする高品質の基板として機能します。薄いフレーク(<5nm)はメゾスコピック現象を研究するために、2つのグラフェン層の間のセパレータとして機能することができます。例えば、電子トンネリングとクーロンドラッグなどh-BNは、グラファイトと同様にファンデルワールス力による結合のため、簡単に劈開することができます。h-BN単層は、ホウ素と窒素原子間で共有結合により、非常に強く結合しています。空気中:1000℃、真空中:1400℃まで優れた熱安定性を示します。
写真: 4077HBNA
.jpg)
h-BN crystals XRD data
.jpg)
h-BN monolayers on TEM grids
.jpg)
Cadhodoluminescence signal
合成六方晶窒化ホウ素(hBN)は500umを超える単結晶ドメインを有する単結晶。hBNはグラフェンの研究に使用するための重要な候補として浮上しています。2次元の形式では、hBNの比較的厚いフレーク(> 20nmの)は、その理論モビリティ値に到達するためにグラフェンを可能にする高品質の基板として機能します。薄いフレーク(<5nm)はメゾスコピック現象を研究するために、2つのグラフェン層の間のセパレータとして機能することができます。例えば、電子トンネリングとクーロンドラッグなどh-BNは、グラファイトと同様にファンデルワールス力による結合のため、簡単に劈開することができます。h-BN単層は、ホウ素と窒素原子間で共有結合により、非常に強く結合しています。空気中:1000℃、真空中:1400℃まで優れた熱安定性を示します。
写真: 4077HBNA
h-BN crystals XRD data
h-BN monolayers on TEM grids
Cadhodoluminescence signal
| 型番 | 品名 | サイズ | 数量 | 価格 |
|---|---|---|---|---|
| 4075HBNA | Hexagonal Boron Nitride (六方晶窒化ホウ素) 純度: 99.99%, タイプ: 合成 |
0.5～1.0 mm | >20 | ¥170,000 |
| 4076HBNA | < 1.5 mm | 3 | ¥205,000 | |
| 4077HBNA | < 5 mm | 3 | ¥250,000 |
Boron Nitride Micropowder
窒化ホウ素粉末
純度: 98.0%
平均粒子径: 5 um
比表面積: 7.5 m2/g
アプリケーション:高い熱安定性と高い化学抵抗率を有する複合材料, 絶縁層
純度: 98.0%
平均粒子径: 5 um
比表面積: 7.5 m2/g
アプリケーション:高い熱安定性と高い化学抵抗率を有する複合材料, 絶縁層
| 型番 | 品名 | 容量 | 価格 |
|---|---|---|---|
| BN-100G | 窒化ホウ素粉末 | 100g | ¥68,000 |
Boron Nitride Ultrafine Powder
窒化ホウ素超微細粉末
BN超微粒子パウダーは、エレクトロニクスからエネルギー貯蔵に至るまでのアプリケーションとBNソリューションを作成するために使用することが理想的です。粉末を、液体溶媒の範囲で超音波処理することができます。超音波処理に有用な溶媒は、クロロホルム、ブロモベンゼン、イソプロパノール、ホルムアミド、および多くの他のものを含みます。
純度: 99.0%
平均粒子径: ～70 nm
比表面積: ～20 m2/g
形態: ほぼ球形
バルク密度: 0.30 g/cm3
真密度: 2.25 g/cm3
BN超微粒子パウダーは、エレクトロニクスからエネルギー貯蔵に至るまでのアプリケーションとBNソリューションを作成するために使用することが理想的です。粉末を、液体溶媒の範囲で超音波処理することができます。超音波処理に有用な溶媒は、クロロホルム、ブロモベンゼン、イソプロパノール、ホルムアミド、および多くの他のものを含みます。
純度: 99.0%
平均粒子径: ～70 nm
比表面積: ～20 m2/g
形態: ほぼ球形
バルク密度: 0.30 g/cm3
真密度: 2.25 g/cm3
| 型番 | 品名 | 容量 | 価格 |
|---|---|---|---|
| BN-NANO5 | 窒化ホウ素超微細粉末 | 5g | ¥68,000 |
Boron Nitride Solution
窒化ホウ素分散溶液
BNプリスティンフレークは、70%エタノール溶液中に分散したナノスケール結晶
ラテラルサイズ: 50 - 200 nm
厚さ: 1 - 5 monolayers
ドライフェーズ純度: > 99%
溶液濃度: 5.4 mg /L
BNプリスティンフレークは、70%エタノール溶液中に分散したナノスケール結晶
ラテラルサイズ: 50 - 200 nm
厚さ: 1 - 5 monolayers
ドライフェーズ純度: > 99%
溶液濃度: 5.4 mg /L
| 型番 | 品名 | 容量 | 価格 |
|---|---|---|---|
| BN-100ML | 窒化ホウ素分散溶液 | 100ml | ¥68,000 |
Single layer CVD h-Boron Nitride film
Single layer CVD h-Boron Nitride film
単層CVD h-BNフィルム

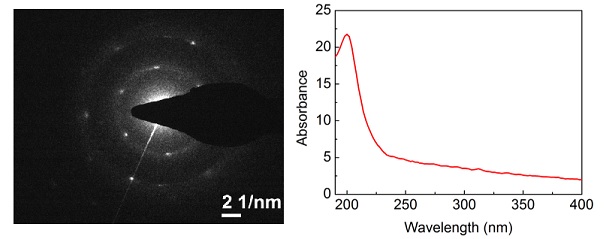

● h-BN(六方昌窒化ホウ素)は5.97 eVの直接バンドギャップを有する絶縁体
● 平面におけるその強い共有sp2結合を、面内の機械的強度とh-BNの熱伝導率は、グラフェンのそれに近いことが報告されています。
● h-BNは、グラフェンよりも高い化学的安定性を有し、大気中で最大1000℃まで安定(グラフェンの安定温度は600℃)
● 化学気相成長の際、BNは銅フォイルの両面上に成長させます。
被覆範囲: 90 - 95% (小さい穴が点在)
フォイル厚: 20 - 25 um
高い結晶品質
単層CVD h-BNフィルム
● h-BN(六方昌窒化ホウ素)は5.97 eVの直接バンドギャップを有する絶縁体
● 平面におけるその強い共有sp2結合を、面内の機械的強度とh-BNの熱伝導率は、グラフェンのそれに近いことが報告されています。
● h-BNは、グラフェンよりも高い化学的安定性を有し、大気中で最大1000℃まで安定(グラフェンの安定温度は600℃)
● 化学気相成長の際、BNは銅フォイルの両面上に成長させます。
被覆範囲: 90 - 95% (小さい穴が点在)
フォイル厚: 20 - 25 um
高い結晶品質
| 型番 | 品名 | フォイル | サイズ | 容量 | 価格 |
|---|---|---|---|---|---|
| CVD-1x1-BN | 単層hBNフィルム/Cuフォイル | Cu | 25 x 25mm | 1 | ￥85,000 |
| CVD-2x1-BN | 50 x 25mm | 1 | ￥135,000 | ||
| CVD-2x2-BN | 50 x 50mm | 1 | ￥180,000 |
Multilayer h-Boron Nitride film
Multilayer h-Boron Nitride film
多層h-BNフィルム
六方晶窒化ホウ素(h-BN)は、高熱伝導性、低誘電率、化学的不活性、高機械的強度など、さまざまな優れた特性から特に注目を集めています。ホウ素と窒素原子の強力なイオン結合を持つハニカム格子である単層六方晶窒化ホウ素(h-BN)は、5.9 eVの電気バンドギャップを持つ最も薄い絶縁ナノ材料。保護コーティング、熱伝導材料、透明膜、深紫外線光電子デバイスなど、幅広い用途があります。さらに、グラフェンとの格子不整合が非常に小さく(約2%)、原子スケールの滑らかさでダングリングボンドがないため、h-BNはグラフェンデバイス用途に最適な基板と見なされています。
被覆範囲: 90 - 95% (小さい穴が点在)
BN膜厚: 平均13 nm
hBN膜厚: 膜厚:13nm - Cu foilタイプ, 膜厚: 2-6 nm (5-15 layers) - Ni foilタイプ
フォイル厚: 20 - 25 um
高い結晶品質
多層h-BNフィルム
六方晶窒化ホウ素(h-BN)は、高熱伝導性、低誘電率、化学的不活性、高機械的強度など、さまざまな優れた特性から特に注目を集めています。ホウ素と窒素原子の強力なイオン結合を持つハニカム格子である単層六方晶窒化ホウ素(h-BN)は、5.9 eVの電気バンドギャップを持つ最も薄い絶縁ナノ材料。保護コーティング、熱伝導材料、透明膜、深紫外線光電子デバイスなど、幅広い用途があります。さらに、グラフェンとの格子不整合が非常に小さく(約2%)、原子スケールの滑らかさでダングリングボンドがないため、h-BNはグラフェンデバイス用途に最適な基板と見なされています。
被覆範囲: 90 - 95% (小さい穴が点在)
BN膜厚: 平均13 nm
hBN膜厚: 膜厚:13nm - Cu foilタイプ, 膜厚: 2-6 nm (5-15 layers) - Ni foilタイプ
フォイル厚: 20 - 25 um
高い結晶品質
| 型番 | 品名 | フォイル | サイズ | 容量 | 価格 |
|---|---|---|---|---|---|
| CVD-2x1-BN-ML | 多層hBNフィルム/Cuフォイル | Cu | 50 x 25 mm | 1 | ￥145,000 |
| CVDBNML-1x1-Ni | 多層hBNフィルム/Niフォイル | Ni | 25 x 25mm | 1 | ￥135,000 |
| CVDBNML-2x1-Ni | 50 x 25mm | 1 | ￥185,000 | ||
| CVDBNML-2x2-Ni | 50 x 50mm | 1 | ￥320,000 |
Single layer CVD hBN film on SiO2/Si chip
Single layer CVD hBN film on SiO2/Si chip
単層CVD hBNフィルム SiO2/Si 基板
h-BN膜をCVDにより銅箔上に成長させた後、SiO 2 / Si基板に転写。 移転前のフィルムの特性を確認するには、上記の単層CVD h-BNフィルム製品を参照してください。
SiO2 / Si上のBNのラマンシグナルは非常に弱く、ラマン分光法を使用してSiO2 / Si上のh-BNを特徴付けるには、青色または高出力レーザーを使用する必要があります。信号は市販のシステムでは検出できないことがあります。 ラマン分光法とSiO2 / Si上のh-BNのキャラクタリゼーションに関する詳細については、次の論文を参照してください:Hunting for Monolayer Boron Nitride: Optical and Raman Signatures.
BNフィルムの特性
- 被覆範囲: 90 - 95% (小さい穴が点在)
- 高い結晶品質
- ラマンスペクトルピーク ～1369cm-¹
SiO2/Siウェハ特性
- SiO2膜厚: 285 nm
- 基板厚: 525 um
- 抵抗: 0.001～0.005Ω-cm
- ドーパントタイプ: P (Boron)
- 配行: <100>
- 基板表: 研磨, 裏: エッチング
アプリケーション
SiO2 / Siウェーハ上のBNは、グラフェン/ BN界面を形成するのに理想的であり、グラフェンを正確にゲート制御し、移動度を高め、散乱を低減させます。 h-BNは、その表面が原子的に滑らかであり、ダングリングボンドがなく、グラフェンと類似構造を有するため、グラフェンベースのエレクトロニクスの基質として魅力的です。 グラフェンと併せてSiO2 / Siウェーハ上のh-BNを使用して、トランジスタアプリケーション用のグラフェンヘテロ構造の探索。
単層CVD hBNフィルム SiO2/Si 基板
h-BN膜をCVDにより銅箔上に成長させた後、SiO 2 / Si基板に転写。 移転前のフィルムの特性を確認するには、上記の単層CVD h-BNフィルム製品を参照してください。
SiO2 / Si上のBNのラマンシグナルは非常に弱く、ラマン分光法を使用してSiO2 / Si上のh-BNを特徴付けるには、青色または高出力レーザーを使用する必要があります。信号は市販のシステムでは検出できないことがあります。 ラマン分光法とSiO2 / Si上のh-BNのキャラクタリゼーションに関する詳細については、次の論文を参照してください:Hunting for Monolayer Boron Nitride: Optical and Raman Signatures.
BNフィルムの特性
- 被覆範囲: 90 - 95% (小さい穴が点在)
- 高い結晶品質
- ラマンスペクトルピーク ～1369cm-¹
SiO2/Siウェハ特性
- SiO2膜厚: 285 nm
- 基板厚: 525 um
- 抵抗: 0.001～0.005Ω-cm
- ドーパントタイプ: P (Boron)
- 配行: <100>
- 基板表: 研磨, 裏: エッチング
アプリケーション
SiO2 / Siウェーハ上のBNは、グラフェン/ BN界面を形成するのに理想的であり、グラフェンを正確にゲート制御し、移動度を高め、散乱を低減させます。 h-BNは、その表面が原子的に滑らかであり、ダングリングボンドがなく、グラフェンと類似構造を有するため、グラフェンベースのエレクトロニクスの基質として魅力的です。 グラフェンと併せてSiO2 / Siウェーハ上のh-BNを使用して、トランジスタアプリケーション用のグラフェンヘテロ構造の探索。
| 型番 | 品名 | 容量 | 価格 |
|---|---|---|---|
| BN-SIO2-4P | 単層CVD hBNフィルム on SiO2/Si chip 10mm x 10mm |
4/pk | ¥150,000 |
| BN-SIO2-8P | 8/pk | N/A |
