グラッシーカーボン
Glassy (vitreous) carbon
グラッシーカーボン(ガラス状炭素)は、グラファイトとガラス質セラミックの特性を兼ね備えた非黒鉛や非黒鉛化炭素です。グラファイトとは異なり、ガラス状カーボン、フラーレン関連の微細構造を有します。これは、ユニークな材料特性の多種多様につながります。
- グラッシーカーボンのX線回折は「Amorphous Halo」を示し、回折ピークは示しません。
- グラッシーカーボンを破砕する場合には、ガラス状物質の特徴である破断面を示します。
‐グラッシーカーボンはグラファイトより、高い密度を有しています
アプリケーション
顕微鏡、微量分析、冶金、真空蒸着、半導体、エレクトロニクス、航空宇宙工学など
特 徴
‐高純度
‐高温使用は不活性ガス/真空下: 3000℃、大気中: 600℃
‐耐食性
‐ガスと液体に対して不透過性
‐高硬度と強度、ほとんどセラミックのような
‐(黒鏡面反射仕上げに)優れた研磨特性を持つ高表面品質
‐熱衝撃に対する良好な耐性
‐良好な導電性
‐高周波フィールドにおける誘導結合
‐物理的及び化学的性質は等方性
グラッシーカーボンには2つのグレードがあります。SPI-Glas™ 11およびSPI-Glas™ 22はそれぞれその独自の特性と、ガラス質の最終的な熱処理温度に基づいています。
SPI-Glas™ 11: 1100° C
SPI-Glas™ 22: 2200° C
| Grade | SPI-Glas 22 |
|---|---|
| かさ密度(g/ cm3) | 1.42 |
| アッシュ値(acc to DIN 51903),(ppm) | <100 |
| 真空/不活性雰囲気下 最高使用温度(℃) *1 | 3000 |
| 開気孔率(%) | 0 |
| 透過係数, (cm2/s) | 10-9 |
| ビッカース硬度,(HV1) | 230 |
| 曲げStrength*2, (kN/mm2) | 260 |
| 圧縮Strength*3, (kN/mm2) | 480 |
| ヤングModulus*2, (kN/mm2) | 35 |
| 熱膨張係数(20-2000℃, (1/K) | 2.6x10-6 |
| 熱伝導率(30℃), (W/(K.m) | 6.3 |
| 特定電気抵抗(ohm μm) | 45 |
真空下または次のような不活性環境で行う必要があります。 アルゴン。 真空を使用せずに高温にすると、
反応が起こり、CO と CO2 が生成されます。 同様の反応が 600°C 以上で水または水蒸気でも起こり、
CO と H2 が発生します。
*2 曲げ試験4点:試験片の形状;円形ロッド、直径3ミリメートル、長さ60ミリメートル
*3 試験片の形状:円形ロッド、直径7ミリメートル、長さ10ミリメートル
.jpg)
※公差について:
グラッシーカーボンの生産は、ISO-2768を使用しております。
グラッシーカーボンは上記表の medium(m)の粗さまで加工、生産します。
例) 長さ、径 6mm を超える medium(m) 分類での公差は +/- 1.0 mm
結晶成長るつぼ
SPI-Glas™ 22 Glassy Carbon (Vitreous) Crystal Growing Crucibles
SPI-Glas™ 22ガラス質カーボン結晶成長るつぼは超高純度であり、2000℃の温度に使用することができます
熱処理温度:SPI-Glas™ 22 Grade: 2200℃
製品情報
| 型番 | 品名 | 容量 (ml) |
外径(D) (mm) |
外径(B) (mm) |
高さ(H) (mm) |
角度 | 肉厚 (mm) |
価格 |
|---|---|---|---|---|---|---|---|---|
| 4228GCCGC | グラッシーカーボン SPI-Glas 22™ Grade 結晶成長るつぼ |
7 | 14 | 14 | 102 | 90 | 2 | ¥128,000 |
| 4229GCCGC | 25 | 19 | 19 | 140 | 60 | 2 | ¥182,000 | |
| 4230GCCGC | 28 | 19 | 23 | 160 | 30 | 2 | ¥215,000 | |
| 4231GCCGC | 95 | 36 | 36 | 185 | 30 | 3 | ¥285,000 | |
| 4233GCCGC | 125 | 38 | 40 | 150 | 90 | 3 | ¥310,000 | |
| 4234GCCGC | 320 | 57 | 62 | 205 | 90 | 3 | ¥1,045,000 | |
| 4235GCCGC | 400 | 57 | 57 | 197 | 90 | 3 | ¥1,045,000 |
テーパー型るつぼ(TYPE T)
SPI-Glas™ 22 Glassy Carbon (Vitreous) Tapered Crucible, Type T
SPI-Glas™ 22ガラス質カーボンるつぼテーパータイプ Tは超高純度であり、2000℃の温度に使用することができます
熱処理温度 SPI-Glas™ 22 Grade: 2200° C
製品情報
| 型番 | 品名 | 容量 (ml) |
外径(D) (mm) |
外径(B) (mm) |
高さ(H) (mm) |
肉厚 (mm) |
価格 |
|---|---|---|---|---|---|---|---|
| 4238GCCT | グラッシーカーボン SPI-Glas 22™ Grade テーパー型るつぼ TYPE T |
0.07 | 6 | 4 | 11 | 1 | ¥65,000 |
| 4239GCCT | 17 | 31 | 26 | 43 | 2.5 | ¥136,000 | |
| 4240GCCT | 18 | 24 | 15 | 87 | 2 | ¥147,000 | |
| 4241GCCT | 37 | 51 | 42 | 30 | 3 | ¥160,000 | |
| 4242GCCT | 64 | 45 | 44 | 58 | 3 | ¥203,000 | |
| 4243GCCT | 105 | 59 | 49 | 59 | 3 | ¥243,000 | |
| 4244GCCT | 190 | 45 | 41 | 168 | 3 | ¥390,000 | |
| 4245GCCT | 227 | 73 | 68 | 85 | 3 | ¥364,000 | |
| 4246GCCT | 320 | 73 | 70 | 100 | 3 | ¥422,000 | |
| 4247GCCT | 370 | 69 | 52 | 133 | 3 | ¥442,000 | |
| 4248GCCT | 550 | 85 | 75 | 130 | 2 | ¥661,000 | |
| 4249GCCT | 3,060 | 132 | 122 | 273 | 2 | ¥1,720,000 |
テーパー型るつぼ(TYPE K)
SPI-Glas™ 22 Glassy Carbon (Vitreous) Crucible, Tapered Type K
SPI-Glas™ 22ガラス質カーボンるつぼテーパータイプ Kは円筒形で、平坦な底部。2000℃の温度に使用することができます
熱処理温度 SPI-Glas™ 22 Grade: 2200° C
製品情報
| 型番 | 品名 | 容量 (ml) |
外径(D) (mm) |
外径(B) (mm) |
高さ(H) (mm) |
肉厚 (mm) |
価格 |
|---|---|---|---|---|---|---|---|
| 4250GCCK | グラッシーカーボン SPI-Glas 22™ Grade テーパー型るつぼ TYPE K |
8 | 31 | 17 | 27 | 3 | ¥118,000 |
| 4251GCCK | 17 | 35 | 18 | 38 | 3 | ¥140,000 | |
| 4252GCCK | 35 | 44 | 23 | 48 | 3 | ¥152,000 | |
| 4253GCCK | 67 | 52 | 26 | 56 | 3 | ¥171,000 | |
| 4254GCCK | 116 | 70 | 34 | 52 | 3 | ¥216,000 | |
| 4255GCCK | 143 | 64 | 33 | 73 | 3 | ¥309,000 | |
| 4256GCCK | 1220 | 130 | 62 | 128 | 3 | ¥1,096,000 | |
| 4257GCCK | 3000 | 130 | 86 | 176 | 3 | ¥1,622,000 |
蒸着用ディッシュ
SPI-Glas™ 22 Glassy Carbon (Vitreous) dishes for Electron Beam Evaporation
.jpg)
SPI-Glas™ 22ガラス質カーボンるつぼ電子ビーム蒸着は容積容量1.8ml～30mlの円筒形
2000℃の温度に使用することができます
熱処理温度 SPI-Glas™ 22 Grade: 2200℃
製品情報
| 型番 | 品名 | 容量 (ml) |
外径(D) (mm) |
外径(B) (mm) |
高さ(H) (mm) |
角度 | 肉厚 (mm) |
価格 |
|---|---|---|---|---|---|---|---|---|
| 4258GCEB | グラッシーカーボン SPI-Glas 22™ Grade 電子ビーム蒸着るつぼ |
1.8 | 21.3 | 10.5 | 10 | 30 | 1 | ¥75,000 |
| 4259GCEB | 4 | 29 | 22 | 15 | 15 | 2 | ¥91,000 | |
| 4261GCEB | 8 | 34 | 24 | 18 | 15 | 2 | ¥110,000 | |
| 4262GCEB | 10 | 38 | 28 | 20 | 15 | 3 | ¥120,000 | |
| 4263GCEB | 16 | 47 | 28 | 18 | 15 | 3 | ¥187,000 | |
| 4264GCEB | 30 | 50 | 35 | 26 | 15 | 3 | ¥254,000 | |
| 4265GCEB | 30 | 51 | 38 | 27 | 15 | 3 | ¥254,000 |
.jpg)
| 型番 | 品名 | 容量 (ml) |
外径(D) (mm) |
外径(B) (mm) |
高さ(H) (mm) |
肉厚 (mm) |
価格 |
|---|---|---|---|---|---|---|---|
| 4266GCED | グラッシーカーボン SPI-Glas 22™ Grade 蒸着ディッシュ |
150 | 106 | 74 | 74 | 3 | ¥247,000 |
| 4267GCED | 350 | 141 | 65 | 65 | 3 | ¥449,000 |
.jpg)
| 型番 | 品名 | 容量 (ml) |
外径(D) (mm) |
外径(B) (mm) |
高さ(H) (mm) |
肉厚 (mm) |
価格 |
|---|---|---|---|---|---|---|---|
| 4268GCD | グラッシーカーボン SPI-Glas 22™ Grade 蒸着ディッシュ |
20 | 46 | 26 | 20 | 3 | ¥139,000 |
| 4269GCD | 95 | 73 | 69 | 31 | 3 | ¥180,000 |
円筒型るつぼ
SPI-Glas™ 22 Glassy Carbon Crucibles, Cylindrical Type
2000℃の温度に使用することができます
熱処理温度 SPI-Glas™ 22 Grade: 2200° C
製品情報
| 型番 | 品名 | 容量 (ml) |
外径(D) (mm) |
高さ(H) (mm) |
肉厚 (mm) |
価格 |
|---|---|---|---|---|---|---|
| GAZ002 | グラッシーカーボン SPI-Glas 22™ Grade 円筒型るつぼ |
0.02 | 3.8 | 5 | 0.6 | ¥54,000 |
| GAZ003 | 0.28 | 10 | 12 | 2 | ¥59,000 | |
| GAZ006 | 0.6 | 13.3 | 14.5 | 2.5 | ¥65,000 | |
| GAZ009 | 0.9 | 12.5 | 20 | 2.3 | ¥70,000 | |
| GAZ02 | 1.3 | 14.4 | 18.2 | 2 | ¥94,000 | |
| GAZ03A | 2.8 | 18.6 | 18.6 | 2 | ¥98,000 | |
| GAZ03 | 3 | 15 | 26 | 1.4 | ¥98,000 | |
| GAZ05 | 5 | 15.9 | 55 | 3 | ¥112,000 | |
| GAZ06 | 6 | 14.3 | 73 | 2 | ¥112,000 | |
| GAZ1 | 9 | 25 | 37 | 3 | ¥141,000 | |
| GAZ015 | 15 | 20 | 205 | 3 | ¥171,000 | |
| GAZ2 | 20 | 30 | 45 | 3 | ¥173,000 | |
| GAZA2 | 25 | 24 | 101 | 3 | ¥173,000 | |
| GAZ3 | 27 | 36 | 43 | 3 | ¥173,000 | |
| GAZ4 | 46 | 30 | 107 | 3 | ¥190,000 | |
| GAZ6 | 50 | 41 | 54 | 3 | ¥190,000 | |
| GAZ5 | 50 | 37 | 80 | 3 | ¥264,000 | |
| GAZ7 | 60 | 37 | 80 | 3 | ¥264,000 | |
| GAZ7A | 77 | 44 | 80 | 3 | ¥291,000 | |
| GAZ8 | 80 | 41 | 90 | 3.7 | ¥247,000 | |
| GAZ10 | 91 | 40 | 99 | 3 | ¥247,000 | |
| GAZ11 | 102 | 49 | 76 | 3 | ¥250,000 | |
| GAZ12 | 127 | 50 | 85 | 3 | ¥262,000 | |
| GAZ15 | 141 | 46 | 112 | 3 | ¥307,000 | |
| GAZ14 | 141 | 49 | 100 | 3 | ¥291,000 | |
| GAZ13 | 150 | 56 | 76 | 3 | ¥247,000 | |
| GAZ26 | 300 | 74 | 82 | 3 | ¥307,000 | |
| GAZ30 | 330 | 60 | 150 | 3 | ¥448,000 | |
| GAZ35 | 350 | 67 | 128 | 3 | ¥512,000 | |
| GAZ77 | 790 | 104 | 116 | 3 | ¥820,000 | |
| GAZ92 | 920 | 88 | 175 | 3 | ¥1,043,000 | |
| GAZ145 | 1500 | 105 | 200 | 3 | ¥1,173,000 | |
| GAZ516 | 5160 | 160 | 280 | 3 | ¥2,665,000 |
ビーカー
SPI-Glas™ 22 Glassy Carbon Beaker
.jpg)
2000℃の温度に使用することができます
熱処理温度 SPI-Glas™ 22 Grade: 2200℃
製品情報
| 型番 | 品名 | 容量 (ml) |
価格 |
|---|---|---|---|
| 4223GCB | グラッシーカーボン SPI-Glas 22™ Grade ビーカー |
38 | ¥129,000 |
| 4224GCB | 50 | ¥166,000 | |
| 4225GCB | 115 | ¥190,000 | |
| 4226GCB | 275 | ¥250,000 | |
| 4227GCB | 430 | ¥293,000 |

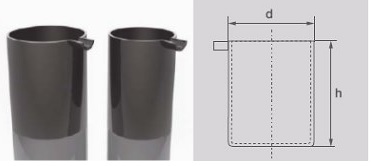

SPI-Glas™ 22 Glassy Carbon Crucible with Nozzle
| 型番 | 品名 | 容量 (ml) |
外径(D) (mm) |
高さ(H) (mm) |
肉厚 (mm) |
価格 |
|---|---|---|---|---|---|---|
| 4236GCCN | グラッシーカーボン SPI-Glas 22™ Grade ノズル式るつぼ |
570 | 86 | 127 | 3 | ¥613,000 |
